一、集線箱簡介

GR-JX24/18/12系列集線箱是用于水利大壩上彙總連接傳感器端口的儀器。主要是手動切換多通道傳感器的裝置；配接單通道讀數儀表來完成多點靜态±測量。可接配本公司GR-ZNX智能綜合讀數儀、靜态電阻應變儀等讀數儀器。

二、通道介紹

集線箱的常用通道數有：24、18、12幾種，配合四芯航空插頭能接我公司振弦式系列傳感器、位移計系列傳感器。

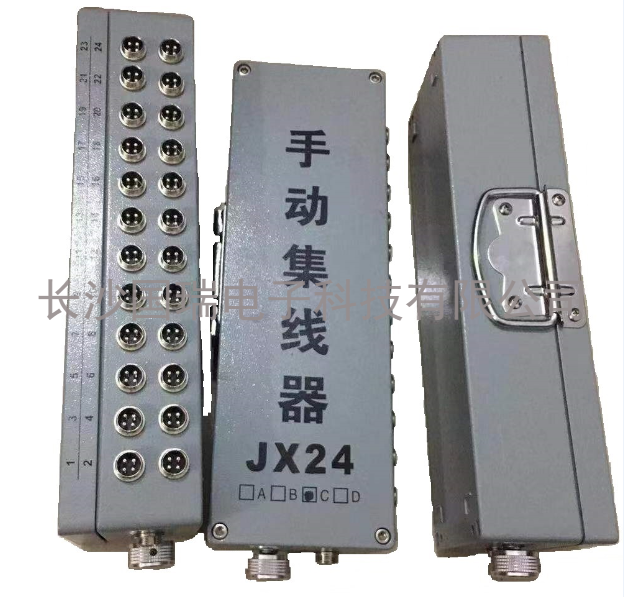

集線箱側面有多少個通道插口就能接γ多少個傳感器，如24/18/12。如上圖，其中上部為24個傳感器輸入端（配接傳感器），下方為儀器輸出端連接GR-ZNX系列智能讀數儀讀取數據。

三、使用方法

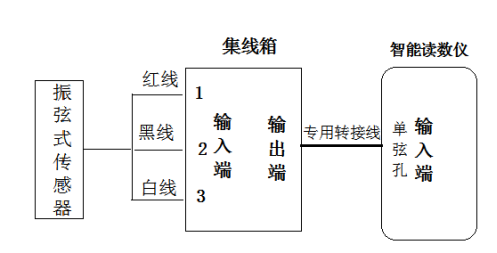

1、連接振弦式傳感器時，三根線有效，對于三線輸出的振弦式傳感器 （如應變計、鋼筋計、土壓力盒、滲壓計、位移計等）的連接方法如下：

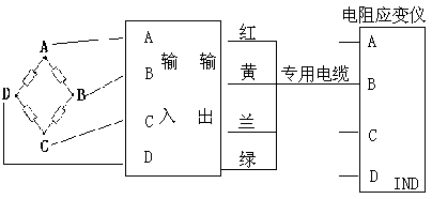

 2、連接電阻式傳感器時（全橋電阻），連接方式如下

四、使用方法

每個集線箱上都有一個圓形旋鈕，旋鈕上有1到24個刻度，分别對應1到24通道端口。當想測量哪個通道數據時，就把旋鈕擰到對應刻度上(shàn®g)；然後通過專用電纜連接到檢測儀器，在檢測儀器上顯示讀±(dú)數即可。

備注：此産品解釋權歸長沙特瑞興電子科技有限公司所有。
