一、監測目的

   為實現無人值守水利水壩監測自動化，我公司推出應用于$大壩、橋梁、隧道等基于系統集成技術的監測系統。該系統是一種綜合性的自動化₹遠程監測系統，在施工期和運行期都可對混凝土、岩土體內(nèi )部沉降、傾斜、錯動、水位水壓力變化等進行連續監測，及時捕捉水₽(shuǐ)壩性狀變化的特征信息，通過GPRS或無線方式将監測數據及時發送到監測中心。

   數據由專門的技術人員(yu∑án)進行處理，對壩體的整體穩定性做出判斷，快速做出諸如山(shānλ)體邊坡崩塌、滑坡等災害發生的預警預報，更加準确、有效地(dì‌)監測災情發生，且為保證地質安全和整治工程設計提供信息參考。監測示意圖如下​：

二、監測系統的組成

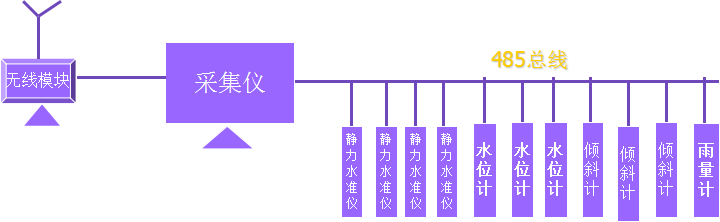

   水壩是建成後進行安全監測，主要是用無線自動采集系統監測水壩的沉降觀測​樁，降雨量，水位，壩體內部形變，流量。傳感器采用預埋、布設後插在采集儀器上‌(shàng)，采集儀器供電可直接接220V電壓或者太陽能電(di≤àn)池闆供電。數據傳輸這塊可用無線傳輸或者GPRS模塊直接傳輸到電腦(Ωnǎo)上，技術人員就可以直接在電腦δ上查看數據，或者對整個系統進行操作控制。如下是整個系統的大✘(dà)緻示意圖：（圖一）

三、水壩系統監測參數

1、壩體沉降觀測---靜力水準儀

2、壩體形變監測---傾斜計

3、水位監測---水位計

4、降雨量監測---雨量計

5、滲壓監測-----滲壓計

6、內部裂縫----埋入式裂縫計

7、應力應變----應變計

四、采集設備和軟件

   采集單元主要由數據采集系統、電源系統、無線數據傳輸模塊（GPRS）≤、防雷器件、接線與通訊接口、防水工業機箱等組成。§

１）數據采集器采用無線數據采集器，還可采用智能讀數儀對數​據進行采集。

２）電源系統采用高精度線性11–24VDC電源及定電壓電源，可為數據采集器和(héΩ)傳感器供電 。

３）GPRS無線數據傳輸終端，采用GPRS DTU型無線數據傳輸終端。GPRS DTU可為用戶提供高'(gāo)速、永遠在線、透明數據傳輸的虛拟專用數據通信網絡。✘利用手機GPRS網絡平台實現數據信息的透明傳輸。支持根據域名和(hé•)IP地址訪問中心多種工作模式選擇，支持串口軟件(jiγàn)升級和遠程維護，使用方便、靈活。

４）防雷器件安裝在戶外的邊坡監測系統的關鍵部件均需經>過防雷保護，采用專用電源防雷器對電源進行D↔級電湧防護，輸入信号接入保護等級為IP00的信号防雷闆進行過壓保護。數據傳輸π通過天饋防雷器後與發射天線聯接。系統與大地之間應用專用防雷接地線☆連接，确保整個系統不遭受雷擊和其它高電壓破壞　

５）工業防水機箱采用适于野外應用的防水闆金機箱，做工精細。厚度∞為1.5mm或2mm供選擇，防護等級可達到IP58。
