一、工程概述

  為實現無人值守的邊坡自動化檢測；我公司針對(duì♠)邊（滑）坡或大壩專門研發了一款系統集成技術的邊坡自動化檢測系統。該系統是一種™綜合性的自動化遠程檢測系統，可以對邊坡岩土體內部孔隙水壓力和錨索拉力，以及¥山體表面測縫和降雨量變化等進行連續檢測，及時捕捉邊坡∏性狀變化的特征信息，通過有線或無線方式将數據及時發↓送到監測中心。結合地表監測的位移，水壓等信息，計算機對這些(xi§ē)數據進行處理，對邊坡的整體穩定性做出判斷，快速做出諸如山體邊坡崩塌、滑坡£等災害發生預警報告，更加準、有效地監測災情發生，且可為( wèi)保證地質安全和整治工程設計提供信息參考。

二、遠程監測組成單元

遠程監測單元（MCU-485）系統主要由數據采集系統、電源系統、GPRS無線數據傳輸終端、防雷器(qì≥)件、接線與通訊接口、防水工業機箱等組成。

2.1、數據采集器

　　采用無線數據采集器，還可采用智能讀數儀對數據進行采集。

2.2、電源系統

　　采用高精度線性11–24VDC電源及定電壓電源，可為©(wèi)數據采集器和傳感器供電 。

2.3、GPRS無線數據傳輸終端

采用GPRS DTU型無線數據傳輸終端。GPRS DTU可為用戶提供高(gāoσ)速、永遠在線、透明數據傳輸的虛拟專用數據通信網絡，利用手機GPRS網絡平台實現(x<iàn)數據信息的透明傳輸。支持根據域名和IP地址訪問中心多種工作模式選擇，支持串口軟件(ji★àn)升級和遠程維護，使用方便、靈活。

2.4、防雷器件

　　安裝在戶外的邊坡監測系統的關鍵部件均需經過防雷保護，采用專用電源防雷器對(du♦ì)電源進行D級電湧防護，輸入信号接入保護等級為IP00的信号防雷闆進行過壓保護。數據傳輸通過天饋防雷器(q"ì)後與發射天線聯接。系統與大地之間應用專用防雷接地線連接，确保整個系統不遭受雷擊和其它高(gāo&)電壓破壞。

2.5、工業防水機箱

　　采用适于野外應用的防水闆金機箱，做工精細。厚✘度為1.5mm或2mm供選擇，防護等級可達到IP58。

三、邊坡監測參數

3.1、邊坡錨索應力監測---錨索計

 1、根據測試要求選定結構及測點。

 2、傳感器受力面應與待測點的壓向力方向一緻。先将錨索計安裝錨固墊座（錨闆）上，鋼絞線或錨索從↕(cóng)錨索計中心孔穿過，錨索計置于錨闆和工作錨之間©(jiān)，放置平穩。如發現幾何偏心過大（儀器分✘測不等值，即為幾何偏心）應即時予以調整。錨索計安裝定位後應及時調零，讀取初值。

3、安裝好後，傳感器在未加載之前連接配套的數顯表。

  4、登記好每個測試點安裝的傳感器編号，保存好記錄資料。

  5、根據測試要求進行測量，錨索計直接測量絕對應變值或頻率值。配我公司的智能讀(dú‌)數儀可以直接測量顯示壓力值。

  6、溫度修正，帶溫度的壓力傳感器內置溫度傳感器，可測量溫度進行修正，排除溫度對測量值的影(yǐng​)響。

3.2、邊坡滲壓水位監測--- 滲壓計

 1、根據結構和設計要求選定測試點。

 2、将滲壓計連接好相應的智能檢測儀表，讀取初始讀數作(zuò♦)為零點數據及相應信号存檔。

 3、将滲壓計小心的放入測試孔或測壓管等測試點的相應深度位置。

 4、将導線沿結構體引出，外部最好采用護套管保護。

 5、數據計算處理。

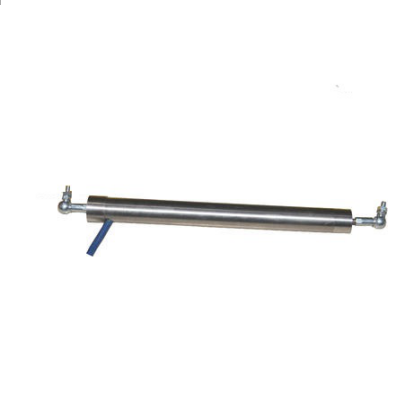

3.3、邊坡裂縫監測---表面測縫計

 1、根據試驗要求選定測試點。

 2、将測縫計拉伸至一定長度後，定好安裝打孔位置。

 3、打好安裝孔，将安裝座從測縫上卸下，并用緊固螺釘安裝到結♠構體測點上。

 4、将測縫計安裝至安裝好的安裝座上。

 5、接好相應導線并布好。

 6、罩好保護罩并固定即可。

 7、連接儀表、調零，并保存好相關參數記錄。

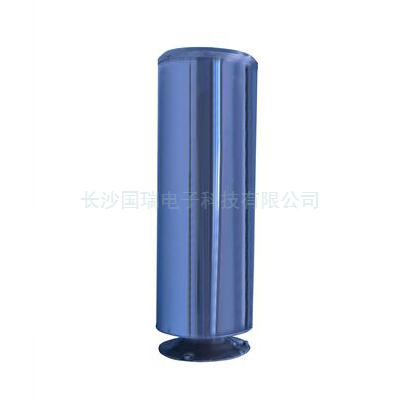

3.4、邊坡降雨量監測 --- 雨量計

雨量計是通過容栅位移傳器檢測降雨量的，由于容栅傳感器的(de✔)分辨率是0.01mm，所以容栅雨量計的計量非常精确。采用上下電動閥控制進水±和排水，又使得容栅雨量計在記錄降水過程中雨量不流失，從而×保證了計量過程的準确性。雨量計的數字化電路設計，不(♦bù)但計量精度高、操作方便、可靠性好等優點，與傳統的雨量計相比較，該雨量計σ具有多項目前國內唯一的性能特點。

3.5、邊坡沉降監測--壓差式靜力水準儀

邊坡沉降監測主要是由我公司研制的一種精密測量沉降的傳感器(qì÷)---壓差式水準儀。壓差式水準儀專用于測量鐵路•路基、邊坡、大壩、建築物等結構體的垂直位移差異變形。壓差式水準儀具有測量精度高、多重溫度補償、功耗低、抗幹擾能∑(néng)力強、可靠性高等優點。系統安裝過程簡便，易學、不影響工程施工(gδōng)。
