一、概述

   GR-YCJL2000B系列晶矽液壓式物位計是一種高精密液位測量儀器，用于測量高鐵路基≥基礎和建築物各個測點的相對沉降。應用工地包括大型建築物，如水電 (diàn)站廠、大壩、高層建築物、核電站、水利樞紐工程，"鐵路、地鐵、高鐵等各測點不均勻沉降的測量β。

 GR-YCJL2000B系列晶矽液壓式物位計功能特性：

1、RS485信号輸出，不鏽鋼/ABS/鋁合金制造，具有靈敏度與精度高、線性與穩定性好等優點。

2、高精度、高穩定性、量程範圍寬。

3、絕緣性能良好，防水耐用。

4、供電與通訊可采用總線模式，節省電纜線，适用于複雜環境布點。‍

5、內置溫度傳感器，用于測量值的自動溫度修正。

6、大量程，能夠在高差大的地鐵隧道(εdào)裡面使用，而不需要增加動基點,減少設備數量、工作(zuò )量。

7、體積小、全密封結構，安裝時不需要打水平，設備不需要調水平,大大減少了( le)安裝的時間。

8、插拔式接口，公司根據現場情況配好線纜，減免了現場(chǎ✔ng)接線的時間以及因為現場接線造成的失誤。

9、獨特的性能，可以随意安裝在管片或者軌道中間上面，♠能在複雜環境和不可視的環境下工作。

二、GR-YCJL2000B系列晶矽液壓式物位計設備原理

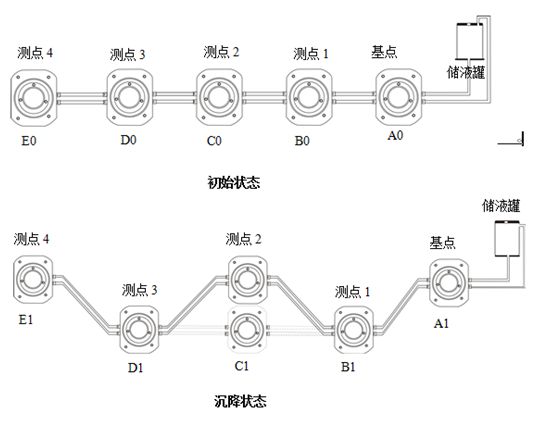

GR-YCJL2000B系列晶矽液壓式物位計是通過一根透明的PU管連起來(πlái)的，最後連接到一個儲液罐上面，相比于管線的容量↔，儲液罐擁有足夠大的容量，能夠有效減少管線容量由于溫度變化(huφà)導緻的細微變化所帶來的影響。并且內置高精度傳感器同時測量編号，內含溫度傳感¥器對傳感器進行精準修正。

當其中任意一個傳感器的高程一旦确定或者通過其它方式測定,測改點就可以做(zuò‍)為基準點。或将儲液罐視為基準點時，即可通過壓力傳感器的壓力變化直接獲取該測點‍的相對沉降（或擡升）。

為消除大氣壓的影響，所有的傳感器共用(yòn§g)一根通氣管，最後連接到儲液罐，形成了一個封閉的氣壓Ω自平衡系統。

三、GR-YCJL2000B系列晶矽液壓式物位計産品特點

1、大量程，1-3.5m的量程，能夠在高差大的地鐵隧道(☆dào)裡面使用，而不需要增加動基點,減少設備數量、工Ω(gōng)作量；

2、監測距離長,可以在可視或者不可視的情況下(xi>à)達到長距離監測,使用于那些大的保護區;

3、體積小、全密封結構，安裝時不需要打水平，設備不需要♣調水平,大大減少了安裝的時間；

4、插拔式接口，公司根據現場情況配好線纜，減免了現場接線的時間以∑及因為現場接線造成的失誤；

5、獨特的性能，可以随意安裝在管片或者軌道中間上面，能在複雜環境和(hαé)不可視的環境下工作；

6、高精度大量程，能夠用在水利大壩上(s€hàng)面、建築、管道上面。

四、數據換算

即隻需讀出各個物位計的壓力值，初始值與當前值相減即可立即求←出各點之間的沉降。
