一、概述

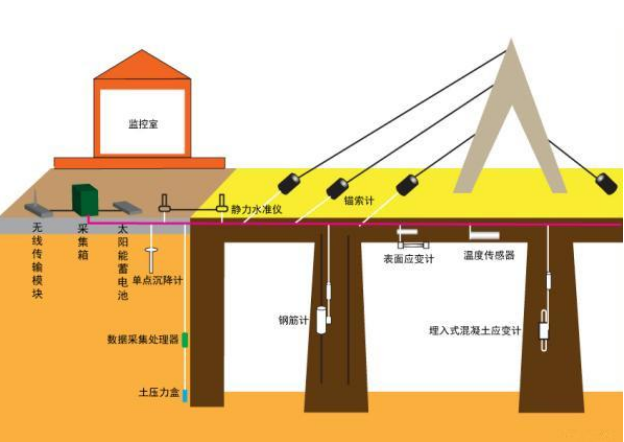

   目前國內大部分高負荷橋梁,均設有橋梁結構健康監測系統,簡稱"橋監系統"。用以監測大橋在營運期間的結構健康變化,繼而進行(xΩíng)結構評估。雖然大橋主梁及索塔軸線監測已包括在大橋每年一次的大地測量範圍內,可是現存的"橋監系統&™quot;還未能對大橋主梁和索塔軸線作實時的監測。橋監測所用傳感器(q​ì)系統示意圖大體如下圖（一）：

圖（一）

      我公司橋監測系統圖由自動采集儀，傳感器，GPRS模塊，軟件，電腦以及相關配套設備組成，其中GPRS模塊是(sΩhì)信号發送裝置。自動采集儀采集完數據後通過GPRS模塊将數據上傳到雲端服務器，如圖（二）；客戶後期可以通(∞tōng)過電腦聯網直接查看調取數據。

二、橋梁監測參數

1、沉降撓度監測 ---  靜力水準儀

     初步估計某監測大橋有三個跨度，中間跨度是監測δ重點，監測傳感器采用：靜力水準儀或者物位計。可設一到兩個(gèα)基點，監測點數根據大橋重點變形位置确定（确定基點和測點數量）。

2、水平位移監測 -- 傾角計

      建成的大橋、市政輕軌、城際高鐵等其他建‍築物都有傾斜角度的變化，采用的監測傳感器λ(qì)是：傾斜計。傾斜計是485總線型，自帶編号，在電腦軟件上是直接顯示傾斜角度。一般☆安裝在大橋的橋墩兩側（确定數量）。

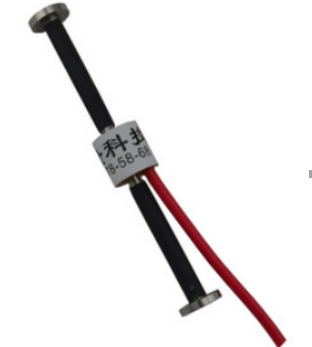

3、應力應變監測  ---  應變計

       在建大橋可采用預埋測應力類型的傳感器，已建成大橋隻能在橋梁表面安裝傳感器(εqì)，此大橋應變監測傳感器初步定為：表面應變計（确定測點數量）。

4、溫度監測  -- 溫度計

       溫度監測比較簡單，可預先埋設或者安裝溫度傳感器進行↔監測。

5、錨索受力監測 -- 錨索計

       廣泛應用于橋梁、建築、鐵路、交通、水電、大(d→à)壩等工程領域中的索力及壓力測量，充分了解被測構件的受力狀态。
