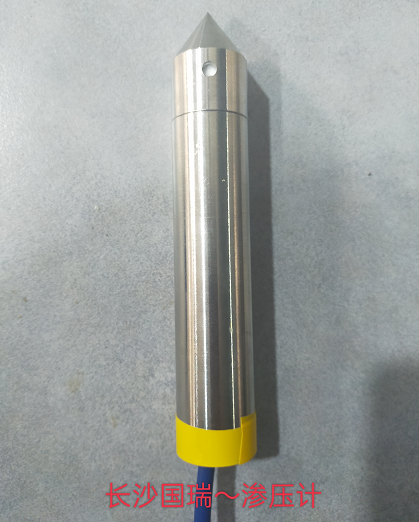

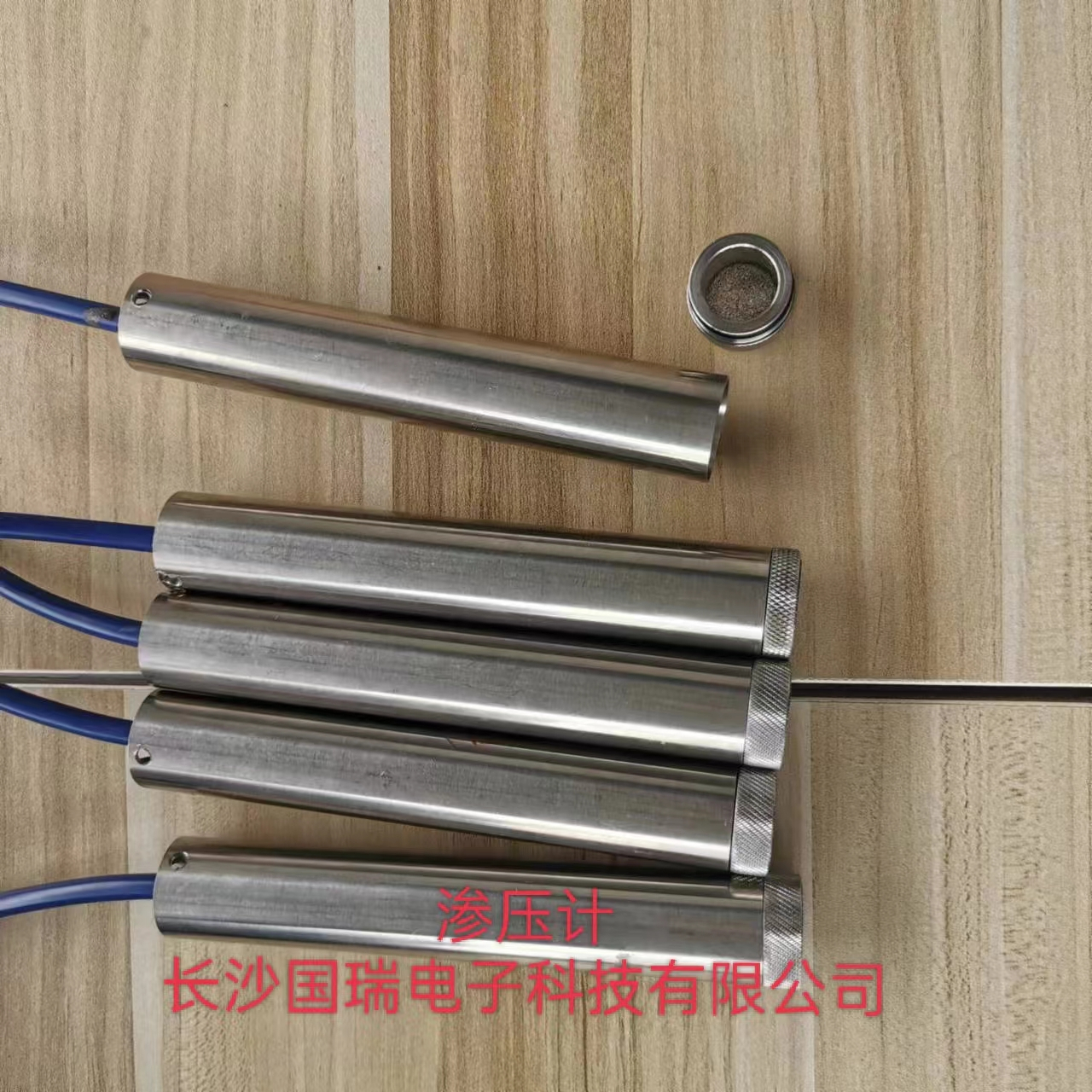

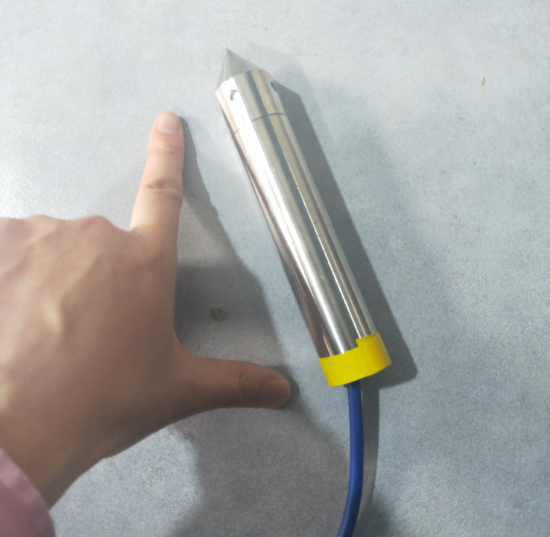

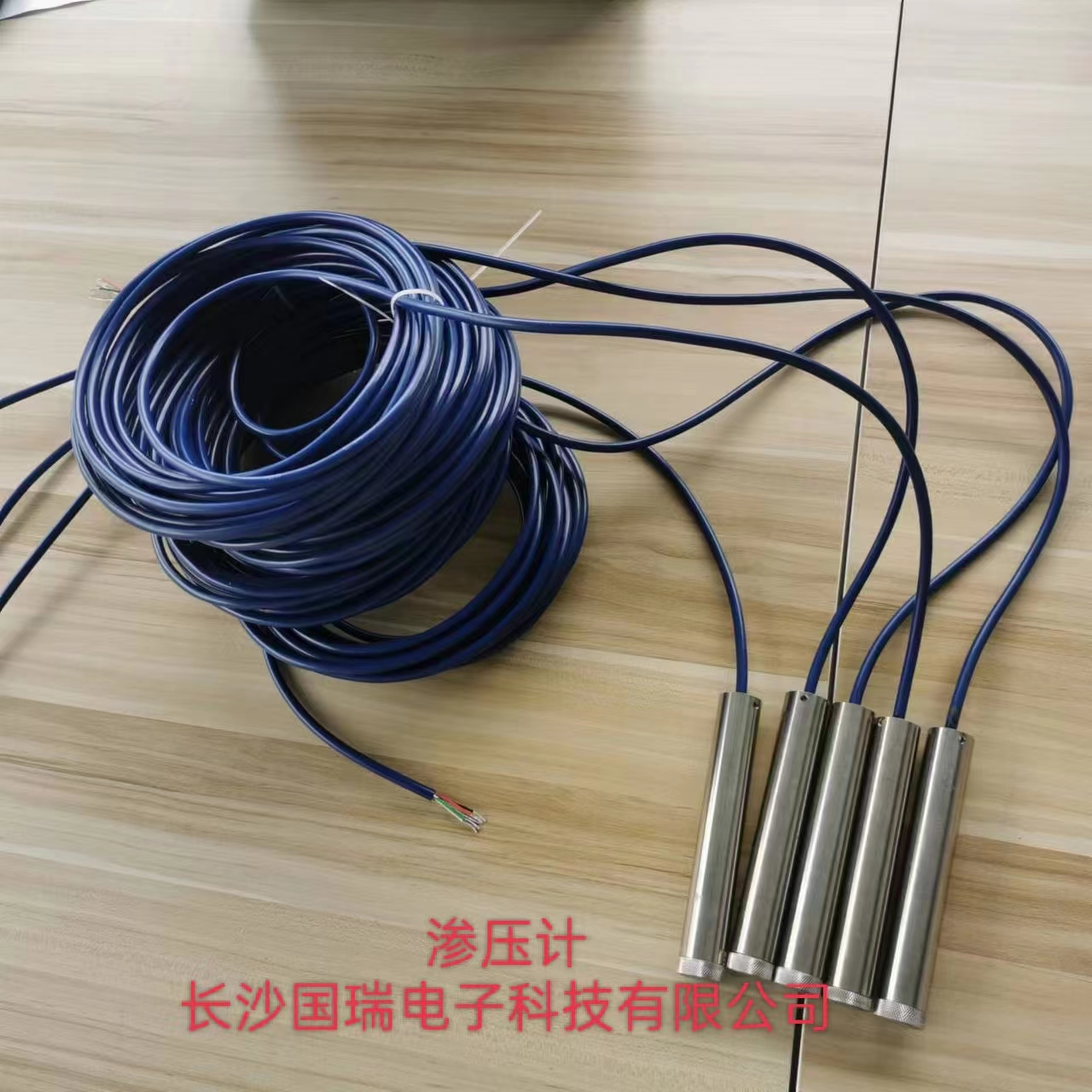

滲壓計

一、用途

GR--SYXXB滲壓計廣泛應用于水電、大壩、隧道等工程領域基礎的滲水壓力的(d e)測量。監測防滲效果，繞壩滲流，滲漏狀态及土體的浸潤線。

二、特點

1、采用振弦理論設計制造，具有高靈敏度、高精度、高穩定性的優點，适應于長期觀測。

2、采用數字檢測，信号長距離傳輸不失真，抗幹擾能力強。

3、具有智能記憶功能，出廠時将傳感器型号、編号、标定系數存貯在傳感器中。

4、絕緣性能良好，防水耐用。

5、采用脈沖激振方式激振，測試速度快。

6、可直接測出測點溫度，并能進行溫度補償（編号型）。

7、配備本公司一至六弦智能讀數儀即可直接顯示壓力值，也可顯示振弦頻率，測量直觀、簡便、快捷₽。配接自動綜合測試系統，完成無線遠程遙測；完全自動無人值守。

三、 技術參數

a) 量程：70KP~3MPa（根據實際量程定做）

b) 靈敏度:0.025%FS

c) 使用環境溫度：-25℃~125℃

d) 溫度測量範圍：-25℃~125℃

e) 溫度測量：靈敏度0.25℃，精度0.5℃

四、安裝與使用

1、根據結構要求選定測點

2、将滲壓計連接好相應的檢測儀表，校準滲壓計的(πde)零點。

3、将滲壓計小心的埋入到測試點

4、将導線沿結構體引出，采用護套管保護引出

5、登記好每個測試點的滲壓計編号并保存好記錄資料

6、根據測試要求進行測量， GR--SYXXB系列智能滲壓計可直接測量應變值和相(xi♣àng)對零點的壓力差值。如果需要測試鋼弦的頻率可不連接白線與綠線，這(z&hè)時儀表自動顯示振弦頻率（分辨率為0.1Hz），

應變與振弦頻率的計算公式為：ε=K₀f²

其中:ε為應變（με），f為頻率（Hz），K₀=0.0006866

壓力與應變的計算公式為：P=K△ε

其中 P為壓力，△ε為應變增量,K為标定系數。

7.溫度修正。
