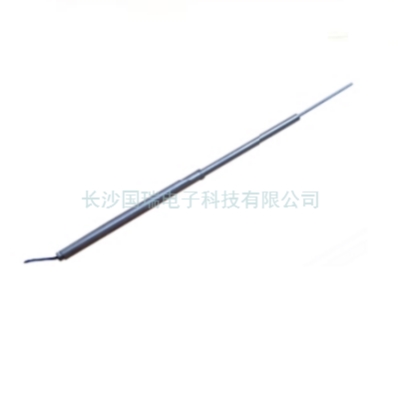

通用位移計

一、用途

GR-TYXXB系列通用位移傳感廣泛應用于建築、鐵路、水電、大(dà​)壩等工程領域的結構相對位移變化和伸縮縫位移變化的精↑密測量。

二、特點

1、具有高靈敏度、高精度、高穩定性、溫度影響小的優點，适用于長期觀測。

2、位移計內置存貯芯片，具有智能記憶功能，出廠時已将傳感器型号、編号、标定系數等↑參數永久存貯在傳感器內，并可保存1200次您所需要的測量•結果，如測量時間、測點溫度（溫度型）、絕對位移值、相對位移值、零點值等。

3、采用全數字檢測，信号長距離傳輸不失真，抗幹擾能力強。

4、絕緣性能良好，防水耐用。

5、配備本公司GR-ZN1智能讀數儀即可直接顯示位移值，測量直觀、簡便、快捷。

6、配本公司生産的自動綜合測試系統可實現無人職守測量或進行遠程監控。

三、主要性能指标

四、安裝與使用

1、根據結構要求選定測試點。

2、将位移計與配套的磁性表座安裝好（參照磁性表座說明書）。

3、用磁性表座将位移計安裝到測試點。注：位移計與待測點的位移方向應在同一直線上。

4、依測試點的實際情況調節位移計的活塞杆長度，即調節相對零點值。

 A.若待測點位移為正（使用前位移活計塞杆縮短為正），​則無須調節塞杆長度，即活塞杆在自由狀态下剛好與待測點接觸好或壓縮5-10mm，然後固定磁性表座。

 B.若待測點位移為負向則應将位移計活塞杆壓縮至5-10mm，然後固定磁性表座。

C.若待測點位移為“正”“負”雙向位移，則應将位移計活塞杆壓縮一半，然後固定磁性表座。

5、連接儀表調零

A.在1-4步驟均作好後，将位移計的導線與智能讀數儀依序連接好。

B.按讀數儀的開關鍵打開儀器，然後按下F1鍵進入測量狀态。按F2調零鍵5秒鐘，使振弦檢測±儀顯示的位移差值為零，并記錄下零點位移值，按保存鍵将零點位移保存在儀器α內。

6、登記好每個測試點安裝的位移計編号并保存好記錄資

五、折卸

1、将磁性表座開關打至OFF檔，取下位移計和磁性表座。

2、将磁性表座和位移計分别歸原放好，待下次使用。（注意位移計應防止受壓、變形）。
