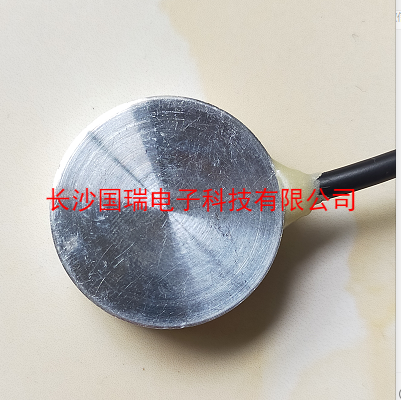

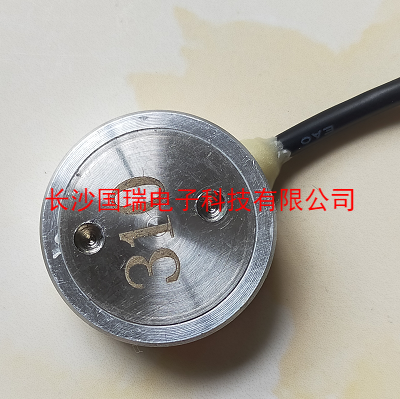

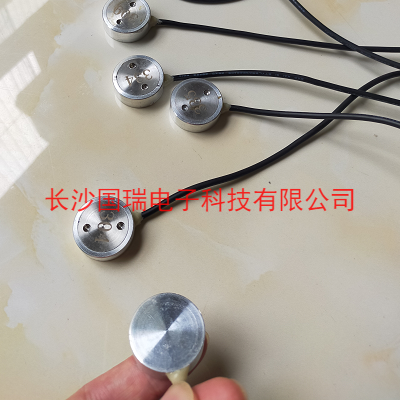

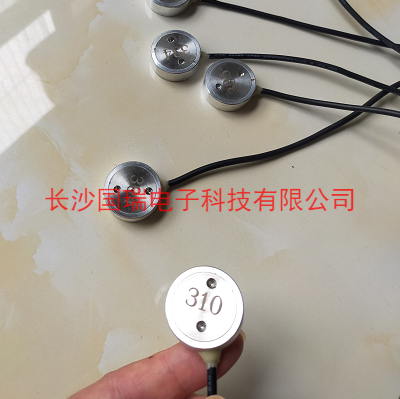

微型土壓力盒
GR--WXTYXXB系列電阻式土壓力計廣泛适用于模型試驗、軟土(tδǔ)路基、瀝青澆注、桶體流沙、擋土牆、管道流體等各種界面處的接觸壓力和土中應力。是了解土體(t≠ǐ)對土中構築物壓應力變化量的有效監測設備。直接接各廠家生産的動、靜态應變儀都可★(kě)采集數據。産品具有防水功能适合各場合野外實驗及現(xi☆àn)場實驗，由于它的體積小更适合于室內模型試驗或較小比例的模型試驗。
一、電阻式土壓力盒的主要技術指标
型号規格： | 電阻式 |
測量範圍 MPa： | 用戶自定 |
分辨率 ％F·S： | ≤0.05 |
3種規格尺寸： | 28*10mm = 直徑*高度 17*8mm = 直徑*高度 15*4mm = 直徑*高度 |
接線方式： | 輸入→輸出：AC→BD， |
阻抗 Ω： | 350 |
絕緣電阻 MΩ： | ≥200 |
二、電阻式土壓力盒的計算公式
儀器編号 | 量程Kpa | 率定參數K |
514 | 50 | 0.04521 |
515 | 50 | 0.04858 |
516 | 50 | 0.04382 |
517 | 50 | 0.05020 |
518 | 50 | 0.04814 |
計算公式：P=με*K
其中：P為壓力值，單位Kpa；με為應變量；K為率定系數。
