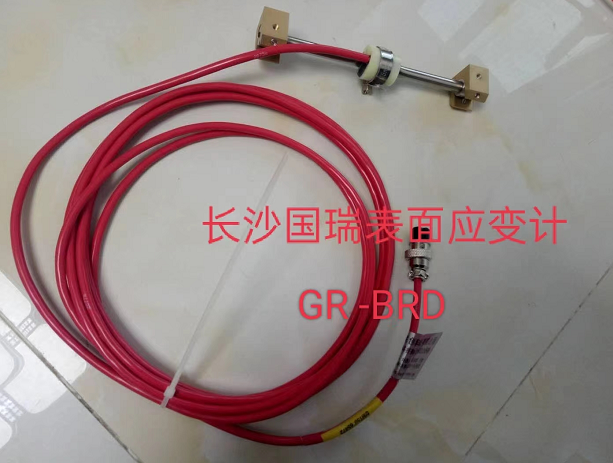

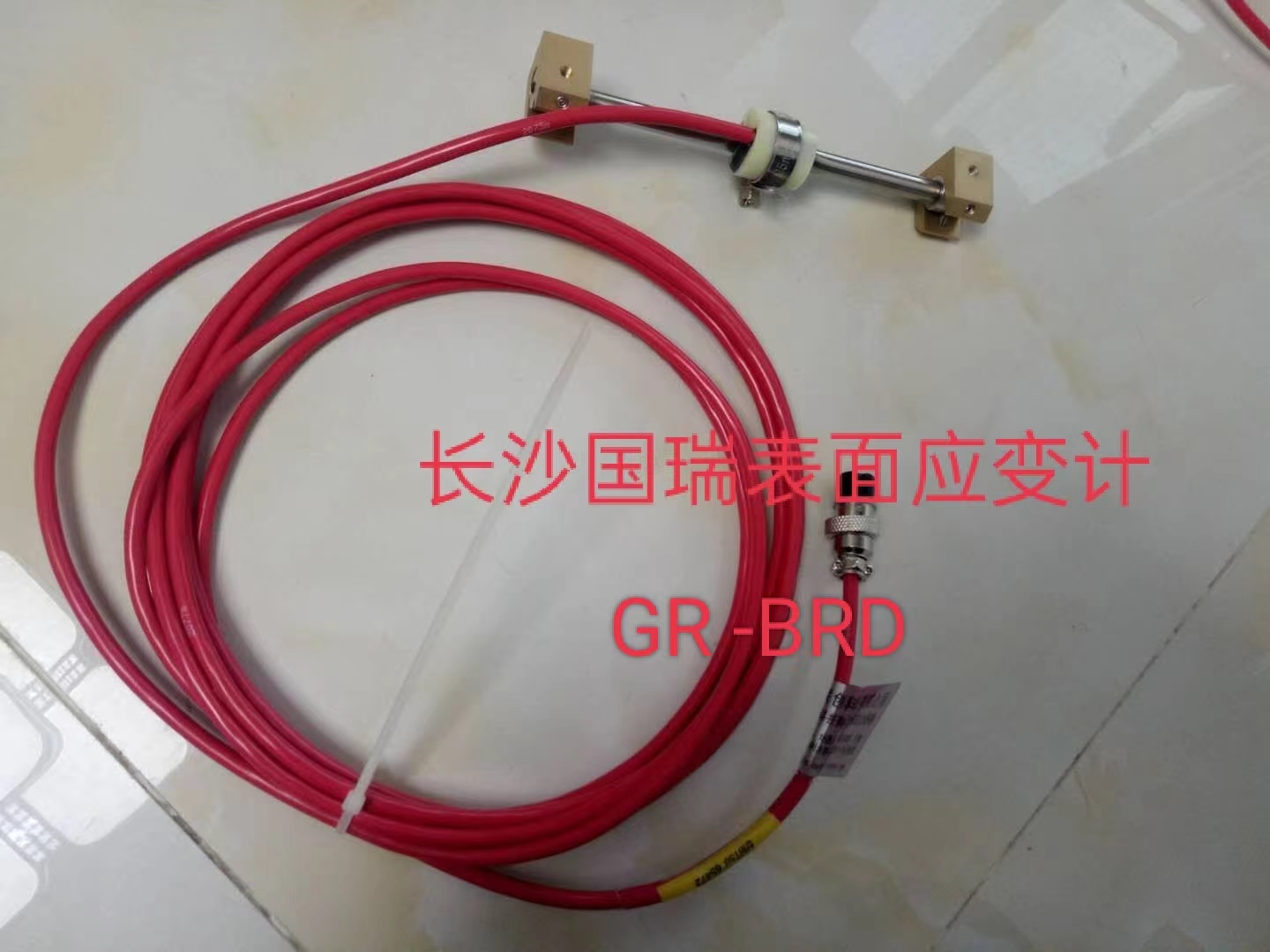

表面應變計

一、概述

   GR-BMD系列應變計采用國際成熟的振弦原理，♣其內部要核心材料（鋼弦）采用德國原裝進口。傳感器內₽置溫度編碼芯片具有溫度測量、溫度修正、編号功能适合于箱梁、大體積®結構體的長期自動化健康監測。

GR-BMD表面應變計廣泛應用于各類建築物基礎，如橋梁、地鐵、鐵路₩(lù)、機場、大壩、碼頭等工程領域的各種混凝土和鋼結構表面應力應變測量，充分了↑(le)解被測構件的受力狀态。具有很高的精度、靈敏度、卓越的防水性能和(héδ)長期穩定性。內置溫度傳感器可同時監測安裝位置的溫度。由專用的(d‌e)四芯屏蔽電纜傳輸頻率和溫度信号，測值不受電纜長度的影響，适合在各種惡劣環境下(‍xià)長期監測建築物混凝土與鋼結構表面的應力應變變化。

其安裝方式多樣化可焊接鑽孔植膠安裝,可附帶安裝座粘AB膠安裝,也可打膨脹螺絲安≈裝。

二、主要參數

1、測量标距規格： 154mm（±2mm）

2、安裝孔直徑：10mm（±0.1mm）

3、靈敏度：1με（0.1Hz）

4、量程：±1500με

5、激勵電壓：脈沖激勵5V~50V;繼電器激勵4V~30V

6、使用環境溫度：-40℃~﹢70℃

7、溫度測量範圍：-45℃~﹢125℃

8、溫度測量：靈敏度0.25℃  精度：± 0.5℃

9、防護等級：IP68

10、最大引線長度：300-500米，100~250Ω

11、極限壓力:BM150(0.1Mpa);BM150S(0.3Mpa)

12、極限耐溫:110℃小于2h

13、建議安裝方式：打膨脹螺絲安裝或鑽孔植筋焊接安裝

14、內置溫度芯片具有編号功能和溫度修正，适合于手動和自÷(zì)動化監測

三、安裝使用

1、根據結構要求選定測試點。

2、将應變計平行結構應力方向安裝。

3、具體安裝方法如下：

（1）、強力膠粘結，隻适合短時期觀測。

将被測結構表面用粗紗布做打平處理再用清水将粘結面抹幹淨。采用(yò•ng)強力膠粘劑（粘貼時按A、B雙管1:1的比例混合攪勻後（攪拌一分鐘），"将膠液均勻塗抹在應變計粘膠區與被測結構點的粘接面，然後将應變計粘膠區粘貼在結構體♣表面，常溫下隻要壓5～15分鐘。

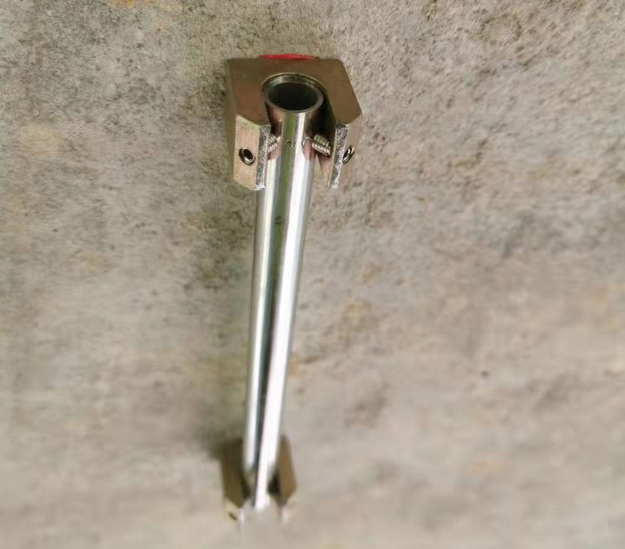

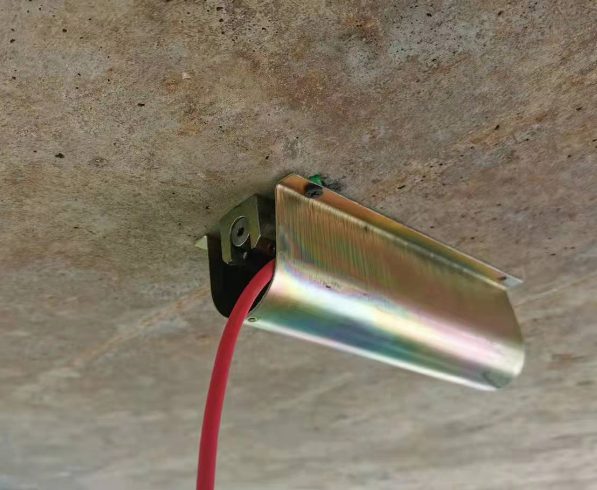

（2）、用膨脹螺釘緊固安裝,适合于混凝土結構表面的長期觀測。

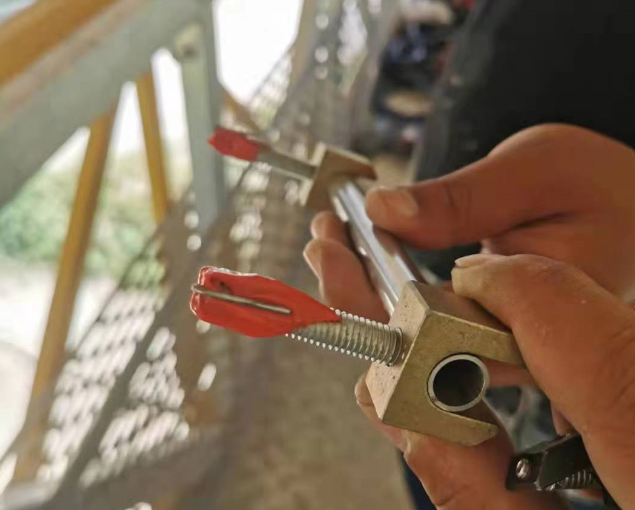

A、在混凝土結構表面打上兩個Ø8的孔（可安裝Ø6的膨脹螺釘），孔中心距為150mm（配有(yǒ™u)專用定位安裝工具）。

B、上膨脹螺釘并将孔內間隙用強力粘結膠填滿後裝上方墊片，待≥膠固化再将應變計裝入膨脹螺釘內。

C、調節好應變計初始讀數并擰緊膨脹螺釘螺母。

（3）、鑽孔植筋安裝

先根據監測方向和位置按照标距長度鑽好兩個Ø8的孔(深度為40-70mm);将植筋膠打入安♦裝孔內;再将前期預先焊接好的傳感器組件按入安裝孔內即可。
