傾角計
一、用途
GR-QJ30B型智能固定式傾角計，是本公司使用微電子機械系統研發生産的雙軸傾↔角傳感器作為敏感元件，結合智能芯片技術生産的一(yī§)種固定式測量傾角的儀器。用以監測橋墩、煙塔、立柱、電杆等結構相對于垂直的傾斜與水平×的位移，适用于常規大地測量方式難以觀測到的隐蔽部♥位的變形量，配合自動化系統可進行長期健康監測。
二、主要技術性能指标
1. 測量範圍：±30°
2. 分辨率：0.0025°
3. 精度：0.01°
4. 電氣性能：DC9-24V，12mA
5. 導線顔色定義：紅－電源正，黑－電源負，白－通訊A+/X軸0-5V，綠₹－通訊B-/Y軸0-5V
6. 傳感器重量：200g
7. 使用環境：溫度-20℃～60℃，抗震：2000g
8.波特率:9600、19200
三、儀器的組成

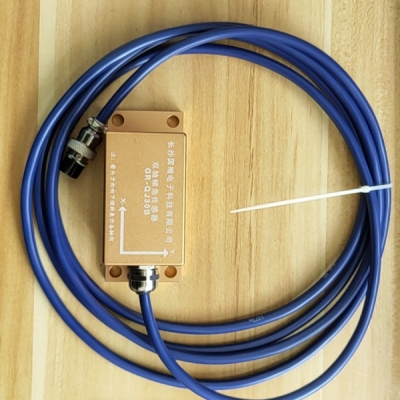

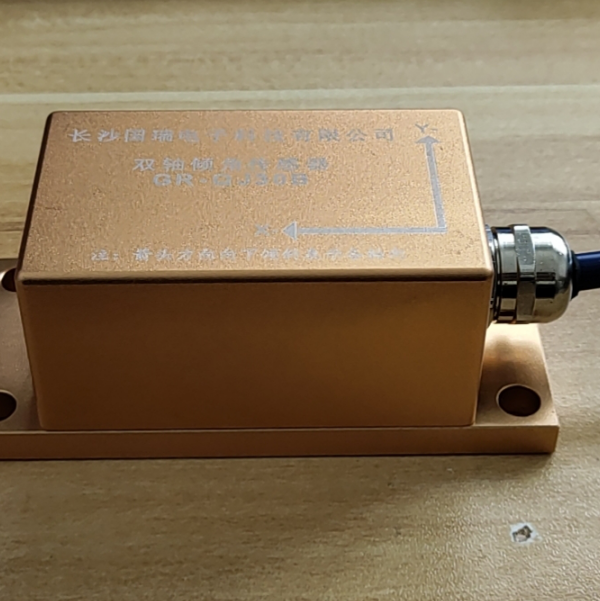

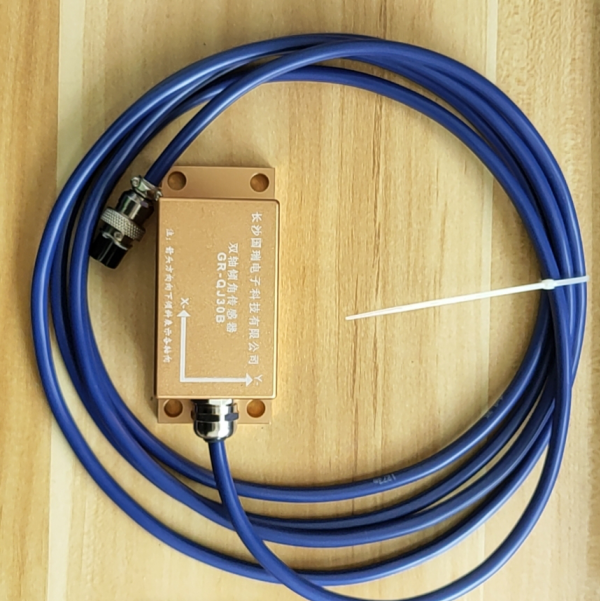

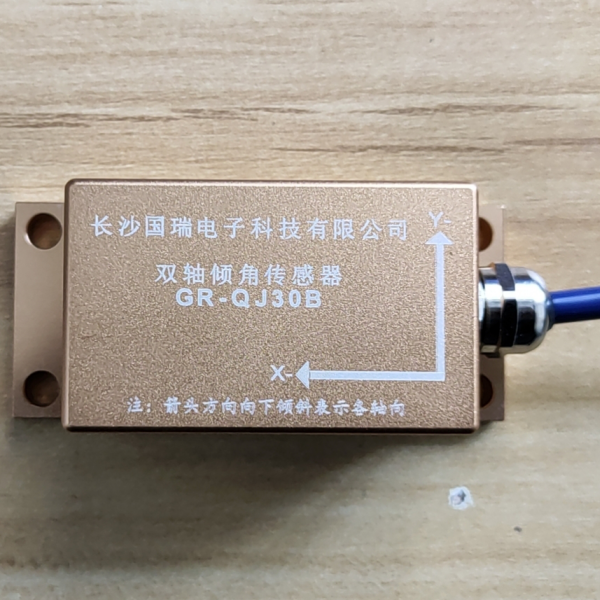

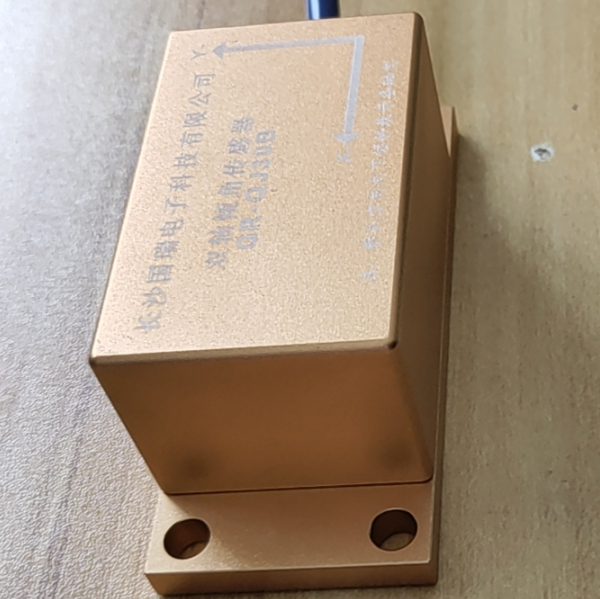

GR-QJ30B固定式傾角計內部由角度敏感元件（雙軸傾角3DMEMS傳感器），以及智能電子芯片組，§304不鏽鋼整體組件，滑輪組件等。外部是β一根四芯屏蔽線引出，其中紅線為電源正極線，黑線為電源負極線；白線為通( tōng)訊線A極，綠線為通訊線B極。通常在安裝固定式測斜儀還需要安裝附件，如測斜管、不↑鏽鋼鋼絲、吊環等。這些要根據現場情況合理配置。雙軸≠固定式傾角計探頭其輪側為X向，輪高為X軸正，則另一側為Y軸。
四、工作原理
邊坡結構物等産生的傾斜變形，通過測斜管和探頭組件傳遞給測斜傳感器。測斜傳感器(qì>)內3D-MEMS傾角芯片，當傳感器發生傾斜變化時，通過測量靜态重力加速度的&變化，将其轉換成傾角變化。其內部傾角芯片的矽電容感應≥元件由3層矽片構成，形成立體結構，當發生傾斜時，中間質量片會(hu₩ì)傾向某一側，從而使兩側的電容發生變化。通(tōλng)過電壓值可反映相應的加速度值，進而可計算角度值。GCX型有電(♠diàn)壓輸出型，數據采集精度取決于采集模塊數據采集精度。GCX型還有為(wèi¶)24位精度傾角探頭，探頭內部封裝有24位精度AD轉換IC和單片機系統，為485總線輸出方式，直接連接電(dià"n)腦可顯示角度與位移。
五、安裝方式和計算方法
GR-QJ30B固定式傾角計可以通過兩種方式測量。
1.電腦直接測量，将USB轉12V直流電源正極接到測斜儀紅(hóng")線，負極接到黑線；從電腦接出的RS485轉換器A+接到傾角計蘭線，B-接到綠線。在電腦中使用本公司的軟件就可¶(kě)以測試。
2.總線采集模塊自動化測量，将固定式傾角計的紅、黑線接到模塊的電源輸出端，白(bá♣i)、綠線接到模塊的RS485輸出端。模塊的電源輸入端接12V直流電源，RS485輸入端α可直接連接電腦接出的RS485轉換器，或其他端口（如無線通訊模塊等），使用(y≠òng)電腦控制軟件可直接測試傾角計，或設置總線采集模塊實現無人值守後台自動測試和采集數據或手機直接連接自(&zì)動采集模塊直接手機采集數據。
3.固定式傾角計（帶滑輪）安裝，是直接下到測斜管中，儀器通過吊環與304不鏽鋼鋼絲相連，布置于測斜管的不同區域，測量該處的傾斜。
4.數據換算:角度=arcsin｛（X或Y軸電壓-2.5）/4｝。
