邊坡自動化在線監測系統
一、遠程監測組成單元
遠程監測單元(GR-MCU485)系統主要由數據采集系統、電源系統、GPRS無 線數據傳輸終端、防雷器件、接線與通訊接口、防水工業機箱等組成。
1、數據采集器
采用無線數據采集器,還可采用智能讀(©dú)數儀對數據進行采集。
2、電源系統
采用高精度線性11–24VDC電源及定電壓電源,可為數據采集器和×(hé)傳感器供電 。
3、GPRS無線數據傳輸終端
采用GPRS DTU型無線數據傳輸終端。GPRS DTU可為用$(yòng)戶提供高速、永遠在線、透明數據傳輸的虛拟專用數(s↓hù)據通信網絡,利用手機GPRS網絡平台實現數據信息的透明(m>íng)傳輸。支持根據域名和IP地址訪問中心多種工作模式選擇,支持串口軟件升級和遠(yuǎ↓n)程維護,使用方便、靈活。
4、防雷器件
安裝在戶外的邊坡監測系統的關鍵部件均需經過防雷保護,采用專用電源防雷器對電(↓diàn)源進行D級電湧防護,輸入信号接入保護等級為IP00的信号防雷闆進行過壓保護。數據傳輸通(tōnβg)過天饋防雷器後與發射天線聯接。系統與大地之間應用專用防雷接地(dì★)線連接,确保整個系統不遭受雷擊和其它高電壓破壞。
5、工業防水機箱
采用适于野外應用的防水闆金機箱,做工精細。厚度為1.5mm或2mm供選擇,防護等級可達到IP58。

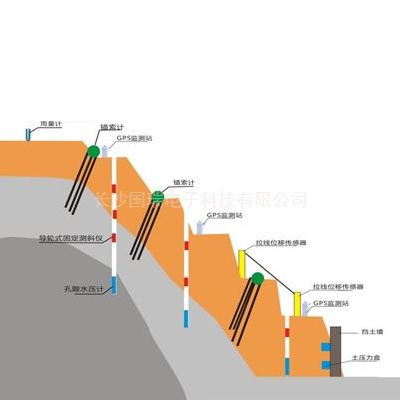

二、邊坡自動化在線監測的參數
1、邊坡錨索應力監測---錨索計
2、邊坡滲壓水位監測--- 滲壓計
3、邊坡裂縫監測--- 表面測縫計
4、邊坡降雨量監測 --- 雨量計
5、邊坡內部位監測 -- 傾角計
6、邊坡沉降監測 ---靜力水準儀
7、表面位移監測---GNSS監測站
