基坑安全監測系統

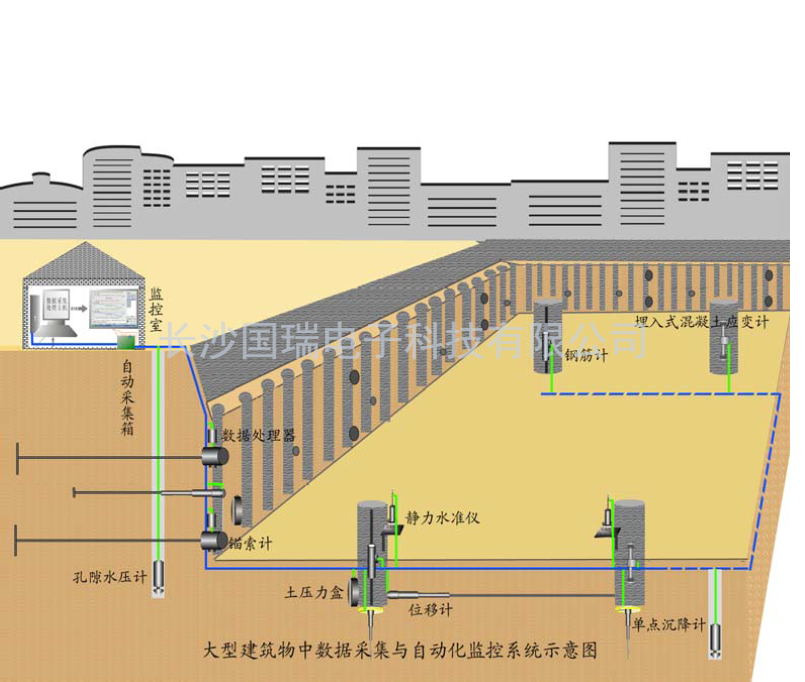

基坑安全監測系統示意圖如下：

一、水平位移監測 -- 固定式測斜儀探頭

   測定特定方向上的水平位移時可采用視準線法、小角度法、投™點法等；測定監測點任意方向的水平位移時可視監測點的分布情況，采用(yò↕ng)前方交會法、自由設站法、極坐标法等；當基準點距基坑較遠時，可采用GPS測量法或三角、÷三邊、邊角測量與基準線法相結合的綜合測量方法。當監測精度要求比較高時，可采用微變形測量雷達&進行自動化全天候實時監測。

    水平位移監測基準點應埋設在基坑開挖深度3倍範圍以外不受施工影響的穩定區(qū♠)域，或利用已有穩定的施工控制點，不應埋設在低窪積水、濕陷、♠凍脹、脹縮等影響範圍內；基準點的埋設應按有關測量規範、規程執行。宜設置有(​yǒu)強制對中的觀測墩；采用精密的光學對中裝置，對中誤差不↔(bù)宜大于0.5mm。基坑深部位移的在線監測我公司一般采用在測∑斜管內預埋固定式測斜儀探頭；如下圖（一）：

二、基坑支護和周邊建築物沉降監測 -- 靜力水準儀

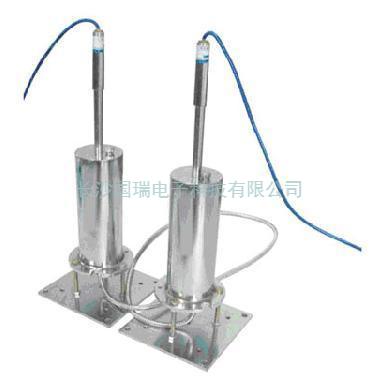

    豎向沉降監測可采用常規靜力水¶準或壓差式靜力水準儀，如下圖（二）：

三、基坑支護結構內力監測 -- 軸力計

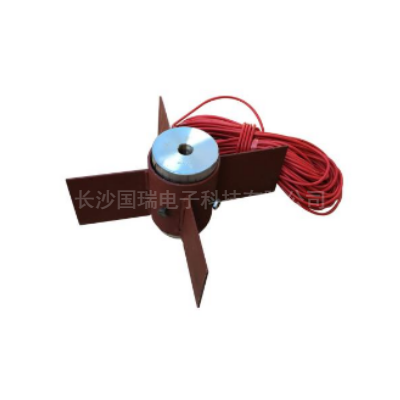

   基坑開挖過程中支護結構內力變化可通過在結構內部鋼支撐安裝軸力計進行量測。如(rú♣)下圖（三）：

四、地下水位監測 -- 水位計

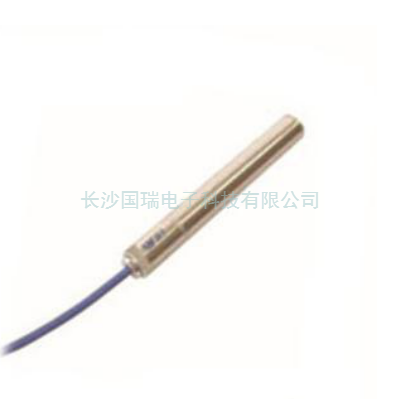

   地下水位監測宜采通過孔內設置水位管，采用水位計等方法進行(☆xíng)測量。地下水位監測精度不宜低于10mm。如下圖（四）：
