一、概述

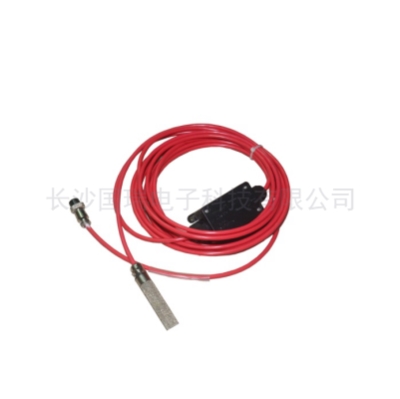

GR-WSD系列智能溫濕度傳感器，是一種德國進口高精度智能(néng )數字型溫濕度傳感器。采用485總線方式全數字信号傳輸,具有精度<高、穩定性好、抗幹擾能力強等特點。廣泛應用于混凝土測試實驗、高鐵、建築、大壩、化工★(gōng)、倉儲等領域中溫濕度的測量與控制。
二、技術參數
技 術 參 數 | 産品量程： | -40℃～+125℃/0-100%RH |
分辨率： | 0.05℃/0.5-1%RH | |
精度： | 0.5℃/1.8、2.0、3、4.5%RH | |
工作溫度： | -40～+125℃ | |
溫度測量範圍： | -40～+125℃ | |
尺寸： | 15*85+42*115mm | |
耐水壓： | ≥1Mpa | |
波特率： | 9600 | |
通信協議： | modbusRTU | |
工作電源： | DC5-25V | |
配 備 | 水工電纜線： | 可定制出線長度 |
智能讀數儀： | 測讀數并同步計算出結果 | |
無線物聯網： | 可構築無線自動化在線采集，每個節點可接入10/16/36/48路 | |
無 線 溫 濕 度 計 | 無線傳輸方式： | 2G/3G/4G+藍牙/LoRa/Zibee |
電池容量： | 4.5ah/10ah/19ah | |
單次可用周期： | 1年/2年/3年（一天兩次數據上報(bà•o)） | |
戶外模式： | 可配置2W防水太陽能闆 |
三、接線方式
溫濕度傳感器采用四線式連接（紅-電源正、黑-電源地、白線-A、綠線-B），接線簡單快捷，故障率低。與本公司讀(₹dú)數儀、自動采集系統，物聯網雲平台系統等均相互兼容。若本産品配合本公司儀器(≈qì)設備使用，請詳細參看相關設備說明；若要配合其λ他廠家設備使用，請聯系本公司技術部予以解疑18229899012轉技術服務。
四、安裝與使用
1.登記好每個測試點的溫度計編号，并保存好記錄資料。
2.根據測試要求進行測量，并記錄及保存好資料。測量方法請參π閱所配接設備的使用說明書。
3.根據要求選定測試點。
4.采用細紮絲或紮帶(本公司可配，請與業務員說明)将溫度計捆綁在測試點的結構或其它待✘測結構體上。
5.測試導線用結構鋼筋或用套管引出，并綁紮好。
注意：在測量大體積混凝土蒸養時，溫濕度計與測試導線應捆綁在結構鋼筋的底側面，以免導振和噴漿、灌>漿時溫度計移位或溫度計和導線損壞。
