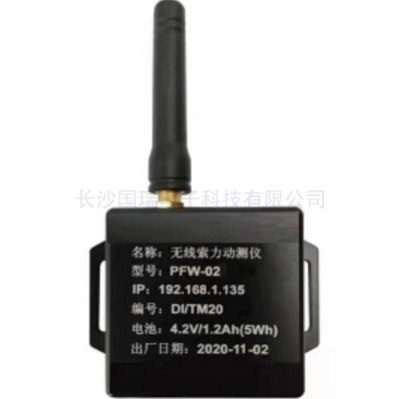

無線索力測試系統

一、無線索力測試系統的應用範圍

1、 斜拉索、吊杆安裝階段拉力測試；

2、 成橋斜拉索、吊杆張拉力檢測；

3、錨索、系泊纜繩張拉力測試；

4、其他受拉索道、纜繩等張拉力力測試；

5、 斜拉索、吊杆索力在線監測等。

二、索力傳感器的生産依據标準

1. 工作測振儀：JJG 676-2000；

2. 扭轉振動測試儀标準：GB/T 13436-2008；

3. 市政橋梁工程質量檢驗評定标準： JCJJ 2-90 ；

4. 公路工程質量檢驗評定标準：JTG F80/1-2017 。

三、無線索力測試系統的特點

1、 單個無線傳感器數據傳輸距離150 m；加無線路由器是：300m；

2、多個傳感器同步測試，一次最大可實現16根索同時測試；

3、時域信号、頻率信号實時切換顯示，濾波分析功能；

4、實時計算、顯示基頻值與索力值，測量誤差≤ ± 2%；

5、無線傳感器自動添加，測試報告自動輸出與打印。

四、各項技術參數介紹

1、操所系統：windows；

2、數據傳輸方式：WIFI；

3、通訊數率：1 MB/s；

4、輸入信号：機械振動；

5、內置傳感器：加速度傳感器；

6、分辨率：24位；

7、采樣字節：1 ~ 63 K可調；

8、采樣頻率：10 ~ 740 Hz共9檔；

9、自振頻率：DC ~ 60 Hz；

10、測量誤差：≤ ± 2%；

11、主機重量：0.14 kg；

12、數據傳輸距離：150 m，加無線路由器是：300m；

13、單個無線傳感器大小：68 × 52 × 21 mm；

14、工作溫度：溫度 -15 ~ 65 °C，濕度 ≤ 90% RH；

15、測量精度：幅度精度優于0.1%，頻率精度優于0.1%；

16、測量範圍：拉力 10~10000 KN；索長 2~600 m；索徑 6~150 mm。
