一、簡述

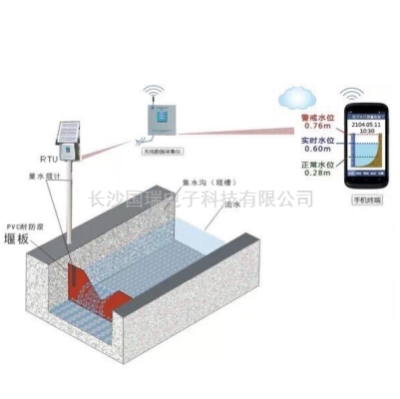

GR-LS型磁緻式量水堰計适用于長期測量河流、湖泊、水庫、壩體等堰槽的(de↓)水位，是監測水位及流量變化的有效監測設備。量水(s§huǐ)堰計采用磁緻伸縮液位計作為傳感器進行測量，具有分辨率高(gāo↕)、穩定性好、性能可靠、響應速度快，工作壽命長等優點。 

GR-LS型磁緻式量水堰計主要功能有線性測量，絕對位置輸出，非接觸式連續測量，不(←bù)磨損，傳感器不用标定及定期維護，輸出信号多種選擇(RS485、電壓、電流)，安裝簡單方便。


二、産品特點

1、抗幹擾強，工作穩定、可靠

2、防雷擊設計

3、提供特殊應用設計

4、全不鏽鋼結構


三、技術參數

産品型号：GR-LS200/LS400

測量範圍： 0~200m, 0~400m,

不鏽鋼堰流闆：300*400*5，400*500*5

分辨率：＜0.01mm

測量精度: 0.05mm

輸出信号： 485（modbusRTU）

傳送距離：>1000m

工作電源：12-24VDC

工作溫度：-50~80℃


四、安裝方法

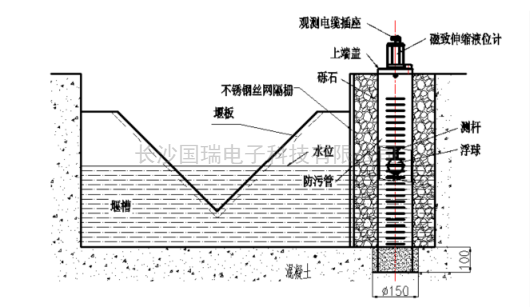

 現場安裝之前應對磁緻伸縮液位傳感器、浮子等組件進行檢查，确保儀器正常±才能安裝。安裝和搬運過程中不可使測杆彎曲，切勿使傳感器的電子倉端或末端承受大的沖擊完成<量水堰計防污管在安裝洞中的固定後，将量水堰計防污管上端蓋取下,打開磁緻伸縮傳感器的外包裝♦取出傳感器和浮子，将傳感器測杆上的止位環取下後，測杆穿過上端蓋旋緊在M18的螺紋上(shàng€) ，然後将浮子穿在測杆上，止位環複位。最後将裝好傳感器的上端蓋安裝在防污管上固定好即可進行(xí>ng)測量工作。

注意1：止位環取下時記住其在測杆上的位置以便複位時回原位。

注意2：安裝時傳感器裝入防污管時浮子應放在止位環處，不得由高處向低 處自(z ì)由落下，另外禁止浮子在測杆兩頭來回快速運動撞擊止位部件，從§(cóng)而避免浮子由于撞擊而損壞。


五、計算公式

直角三角形堰自由出流的流量計算公式為：

 Q=1.4H5/2=1.4[H0+K(F－Fo)/1000]5/2(m3/s)



六、注意事項

1、對于施工現場不安全的地方應将測縫計≠測試電纜用鋼管或pvc鋼絲軟管護套。

2、在情況特殊的環境傳感器和儀器需加裝保護罩。

                &nb sp;

七、驗收與保存

驗收

收到貨後核對傳感器數量、型号、線長及附帶的附件。附件包括質檢報(→bào)告、K值表、說明書等。

保存

開箱後的儀器應放在濕度小于85%RH常溫的房間內保存，室內不能含有(yǒ∞u)腐蝕性氣體，存放環境必須幹燥、通風，搬運時小心輕放。本産品電纜(另購)用戶"訂貨時未加以說明,均按1.5米長度接線出廠。



八、申明

1、本産品參考設計标準來自于GB/T 13606—2007；DLT1044-2007。

2、以上提供安裝示意圖僅供參考

3、涉及相關技術參數、圖片等。本公司産品如若改進，不(bù∞)另行通知。如實物與樣本不符，以實物為準。
