GR-FCWXB系列分層沉降計用于觀測沿鑽孔軸向的分成位移。分層沉降計孔內測點（錨頭）的固定方式，有機械式和粘結式兩種。測點與傳感器的連接方式采用傳遞杆連₽接，其外部均用PVC管封閉保護。傳感器均安裝在孔口，孔內最深的測點應位于不動層中。作為其工作(zuò↑)基點。
一、特點
1)、具有高靈敏度、高精度、高穩定性、溫度影響小的優♣點，适用于長期觀測。
2) 、位移計內置存貯芯片，出廠時已将傳感器型号、編号、标定系數("shù)等參數永久存貯在傳感內。
3)、采用全數字檢測，信号長距離傳輸不失真，抗幹擾能力強。
4)、絕緣性能良好，防水耐用。
5)、配備本公司總線讀數儀即可直接顯示位移值，測量直觀、簡便、快捷。
6)、配本公司生産的自動綜合測試系統可實現無人職守測量或進行遠程監φ控。
二、構造
分層沉降計是由傳感器、傳遞杆、傳遞杆保護管、錨固頭、安裝基座、保護罩、灌漿管等部分組成的。組成圖見下圖：錨固頭錨固采用(yòn<g)灌水泥漿錨固方式，傳感器采用并聯連接方式，傳遞杆采用Ф8不鏽鋼管（杆）。

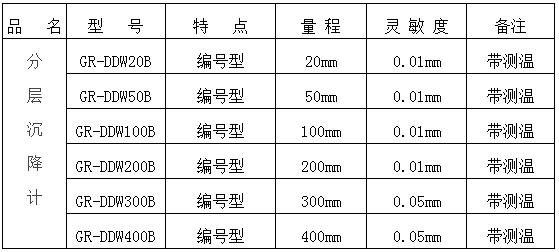

三、性能指标
四、儀器埋設安裝
分層沉降計的位置、軸向、長度及錨固點的數量，嚴格按照設計圖的要求。同時應考慮預期的岩體位移方向和(hé∏)大小、所安裝的其他儀器的位置和性能，以及儀器安裝前後和安裝過程中¶工程活動的過程和時間，以确定位移計的安裝位置。
基點選擇，欲測絕對位移并以最深點為基準點時，最深一個錨固點應設置在工程影響範圍之外☆(wài)。在有圍岩錨固結構的部位，最深一個錨固點應固定在錨杆的內端點>以外。總之錨固點的設置應使位移計能測到最大的變形值。軟弱結構面、接觸面、滑動面等部位，宜在兩邊各δ設置一個錨固頭固定。
1、安裝前儀器試驗
在安裝之前，需要對傳感器進行檢查，以确定其完好無損。其電纜連接方法見說明書中的電≈(diàn)纜連接。
2、造孔
（1）在預定部位，按設計要求的孔徑、孔向和孔深鑽孔。鑽孔軸線彎曲度應不大于鑽孔半徑，以避免傳遞杆（絲）過度彎曲，影響傳♠遞效果。孔向偏差應小于3°，孔深應比最深測點深1.0m左右，孔口應保持穩定平整。
（2）鑽孔結束後應把孔沖洗幹淨，并檢查孔的通暢情況。
（3）距離開挖工作面近的孔口，應預留安裝保護設施的孔。
3、儀器組裝及安裝準備
按照設計的測點深度，将錨頭、位移傳遞杆和護管與傳感器嚴格按本使用說(shu>ō)明書進行組裝。傳遞杆采用螺栓連接，連接一定要 牢固，可用防松膠鎖固。其傳遞系統的杆件護管應膠接密封。組裝好後，運往埋設現場，調好傳感器工作 (zuò)點（一般調至滿量程的70%左右）。
孔周邊應安裝牢固的隔離架以确保安裝和注漿的安全，将傳遞杆捆紮在一起。水平孔和上≥(shàng)仰孔應同時捆紮好灌漿排氣管（管口至孔底）。垂直孔應安裝灌漿管（管口至孔底1m）。
埋設在拱部上斜或上垂孔內的位移計，要充分估計儀器安裝埋設時σ孔口承受的荷載（儀器自重和灌漿壓力）。若孔口岩面較好，可用錨栓和鋼筋作擔梁₹支撐；岩面差的孔口需專門搭設構架作孔口支撐，直至鑽孔注漿固化後方能将構架拆除。
4、儀器安裝
⑴、在現場組裝的位移計，經檢測合格後，送入孔內，安裝運輸時，支撐點間距應不小于2m，曲率半徑不得小于5m，入孔速度應緩慢。
⑵ 、傳遞杆入孔後，固定安裝基座，并使其與孔口平齊，引出排氣管。水平和上仰孔孔口，插入≤孔口灌漿管之後，用水泥砂漿密封孔口。
⑶ 、孔口水泥砂漿固化後，若檢測正常，開始封孔灌漿。
漿液灰砂比為1:1,水灰比為0.38～0.4。上仰孔灌至不進漿後，繼續灌10分鐘後閉漿，确保最深測點錨頭處漿液₹飽滿。灌漿結束，應進行檢測。
⑷、漿液固化約24小時後，打開保護罩，用手預拉一下傳遞杆，再确認一次工作點，即可開(Ωkāi)始安裝位移計。将接管和緊固螺母擰于安裝基座上，電纜穿過保護罩。位移計測量頭與傳遞₩杆對接牢固（注意：傳感器測量頭與傳感器必須一一對應，不許調換。否則，将影響精度。），小心 的将傳感器及其定位座托起，對準各自測量頭，确定其位置，防止傳遞杆扭曲。轉動接管，使傳感器定位座與接管四隻螺孔對齊，并緊固。并緊 接管鎖緊螺母，将電纜按要求引出，同時用儀器讀數監視，調試完之後，密封傳感器和電纜接頭，裝上孔口保護裝置。
⑸ 、安裝完畢，可以測儀器初值。測初始讀數，每隔30分鐘測一次，以連續三次所Ω讀數值差小于1%F·S的平均值作為觀測基準值。
