固定式測斜儀探頭
一、用途
GR-QJXXB系列固定式測斜儀探頭廣泛适用于測量土石壩、面闆壩、岩體邊坡、土建基坑、路 (lù)基等結構物的 水平位移，該儀器配合測斜管可反複使用。通過計(jì₽)算機進行測量，計算出位移量并繪制管形圖，無紙化操作。傾斜計采用的(d↑e)是耐沖擊型傾斜傳感器，承載電纜為帶鋼芯表面鑲有标尺的(&de)聚胺脂電纜。傾斜計具有智能識别功能 。
二、規格及主要技術參數
1. 測量範圍：X/Y雙軸；量程：±30°
2. 分辨率：0.0025°
3. 精度：0.01°
4. 電氣性能：DC9-24V，12mA
5. 導線顔色定義：紅－電源正，黑－電源負，白－通訊A+/X軸0-5V，
綠－通訊B-/Y軸0-5V
6. 傳感器重量：200g左右
7. 使用環境：溫度-20℃～60℃，抗震：2000g
8.波特率:9600、19200
9.通訊協議：modbusRTU
三、結構及工作原理
3.1 結構

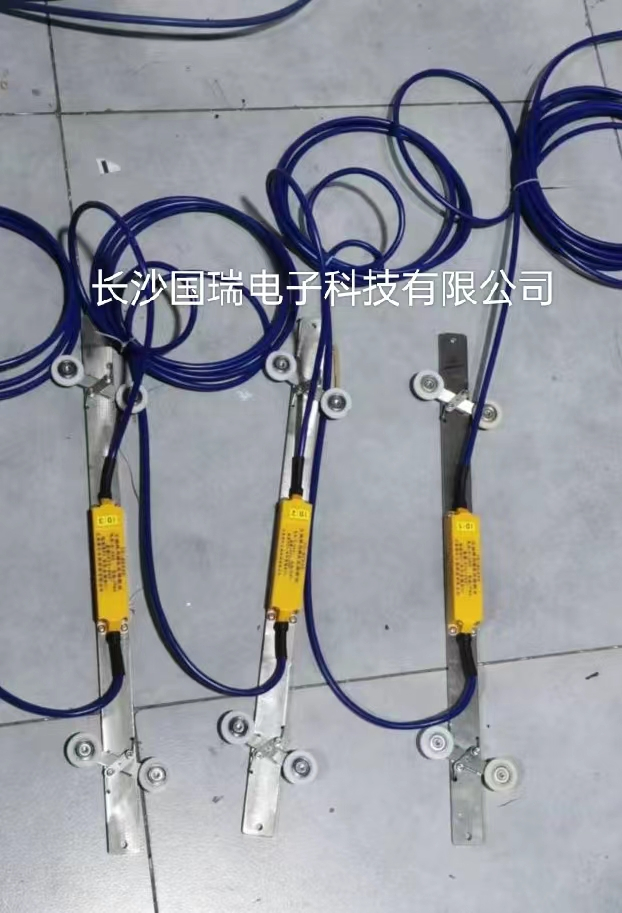

固定式測斜儀探頭由傾斜傳感器、測杆、導向定位輪、信号傳輸電纜及電纜箱和測杆箱等組成，可用本公司生(sh¶ēng)産智能采集系統讀取測量數據，并将測量數據傳輸給計算±(suàn)機。
3.2 工作原理
在需要觀測的結構物體上埋設測斜管, 測斜管內徑上有兩組互成90°的導向槽，将←傾斜計順導槽放入測斜管內，逐段一個基長(導輪間距)進行測量≥。測量數據經計算即可描述出測斜管随結構物變形的曲線，以此可計算出測斜管每個基長上的軸線與鉛垂線所成傾角的水平位移。
四、固定式測斜儀探頭與智能采集系統組成
固定式測斜儀探頭是可重複使用的測量儀器，它是與測斜管配套使用進行(xíng∞)觀測，其測量的是測斜管軸線與鉛垂線的傾斜角度。所以使用傾斜計必須事先埋設測斜管，方可實現測量。主要(♠yào)由測杆、專用電纜 、智能采集系統組成。
固定式測斜儀探頭測杆內裝有傾斜傳感器，能夠在一個平面測量正負角度(垂直或水平)，固¥定式測斜儀探頭傳感器能測量±35°的傾斜角。固定式測斜儀探頭的彈簧輪架使測杆始終保•持在測斜管的中軸線上以保證測量的系統誤差較小。
固定式測斜儀探頭電纜是帶鋼芯表面鑲有标尺的聚胺脂多芯電纜，電(dià≥n)纜中有鋼纜防止電纜在使用中伸長，在電纜的外表面每隔0.5米☆在電纜上內鑲有長度标記。傾斜計出廠的電纜标Ω準配備長度為50米,如工程需要測量的傾斜計的長度超 出50米，可用标準雙倍長度電纜進行測量。
傾斜儀傳感器通過專用電纜與智能采集系統連接，之後傳輸給計算機，經傾斜儀專用通訊系統軟ε件計算後轉化為物理位移量作圖做表。
