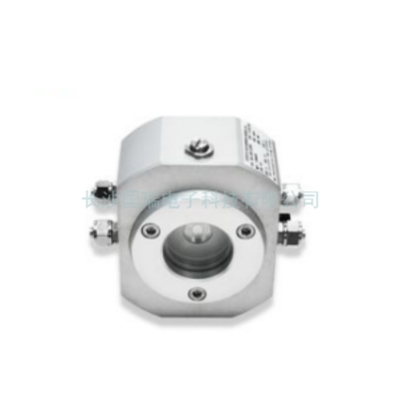

壓差式靜力水準儀

一、用途

  GR--YCJLXXB壓差式靜力水準系統是測量兩點間或多點間α(jiān)相對高程變化的精密儀器。主要(yào‍)用于大壩、核電站、高層建築、基坑、隧道、橋梁、地鐵∏等垂直位移和傾斜的監測。靜力水準系統一般安裝在被測物體等高的測墩上或被測物(w&ù)體牆壁等高線上，通常采用一體化模塊化≥(huà)自動測量單元采集數據，通過有線或無線通訊與計算機連接，™從而實現自動化觀測。

二、參數

精度：0.1mm

量程：50-2000mm

分辨率：0.001mm

工作溫度：-25℃~+80℃

信号輸出：總線輸出

連接方式：采用串聯方式一根主線

三、特點

1、具有高靈敏度、高精度、高穩定性、溫度影響小的優點，适用于長(chσáng)期觀測。

2、GR--YCJLXXB壓差式靜力水準內置存貯芯片，具有智能記憶功能，出廠時已将傳感器型号、編号、标定系數等參數永久存貯在傳感器φ內，并可保存1500次您所需要的測量結果，如測量時間、測點溫度（溫度型）、位移值、相對(duì✘)位移值、零點值等。

3、靜力水準儀是有多個精密液位計組成，通過連通管γ将所有液位計的液面連通，測量各液位計相對基點的('de)垂直向變形情況。內置智能檢測電路，由總線直接輸出數字測值，✘可遠距離傳輸，不失真，适應長時間觀測和自動化測量。

4、絕緣性能良好，防水耐用，直流12V供電，安全可靠♠。

5、配本公司生産的自動測試系統，即可實現無人職守測量或進行遠程監控。

四、安裝與使用

1、根據試驗要求選定測試點及基準點。

2、将連通管沿各測試點布好。

3、将各液位計固定至相應測試點及基準點，并調整各液位計的相對高度（是(♠shì)在同一水平線上）。

4、通過連通管将所有液計連通。

5、任取一個液位計作為輸液口，通過液位計上的排氣孔向液位計內灌入純淨水≥(shuǐ)。各液位計的浮标至全量程的中間值時即可。

6、連接好各液位計的電源線及485總線數據線。

7、記錄并保存好各測試點及基準點液位計的電子編号。

8、連接好相應檢測儀表并校零、保存。

9、在上述各步檢測、調試無誤後，鎖好各測試點的密封箱，即可長期運行(xíng™)監測。
